增強(qiáng)尼龍66的優(yōu)勢以及應(yīng)用領(lǐng)域

     增強(qiáng)尼龍66的優(yōu)勢以及應(yīng)用領(lǐng)域：
     增強(qiáng)尼龍66具有優(yōu)良的耐磨性、耐熱性及電性能，機(jī)械強(qiáng)度高，能自熄，尺寸穩(wěn)定性良好，廣泛應(yīng)用于汽車工業(yè)產(chǎn)品、紡織產(chǎn)品、泵葉輪和一級精密工程部件。

     在尼龍中添加玻璃纖維、增韌劑等共混材料的力學(xué)性能。結(jié)果表明隨玻纖含量的增加，材料的拉伸強(qiáng)度、彎曲強(qiáng)度有大幅度的提高，沖擊強(qiáng)度則較為復(fù)雜，增韌劑加入，材料的韌性大幅度的提高。添加30%～35%的玻纖，8%～12%的增韌劑，材料的綜合力學(xué)性能最佳。

     1.GFR-nylon在尼龍樹脂中加入一定量的玻璃纖維進(jìn)行增強(qiáng)而得到的塑料(FR-PA)。可分為用包覆法制得的長玻璃纖維增強(qiáng)尼龍(纖維和塑料顆粒等長，一般約10mm)和以短切纖維經(jīng)混煉，或連續(xù)纖維導(dǎo)入雙螺桿擠出機(jī)連續(xù)剪切混煉制得的短玻璃纖維增強(qiáng)尼龍(玻纖長度約0.2～0.7mm)。

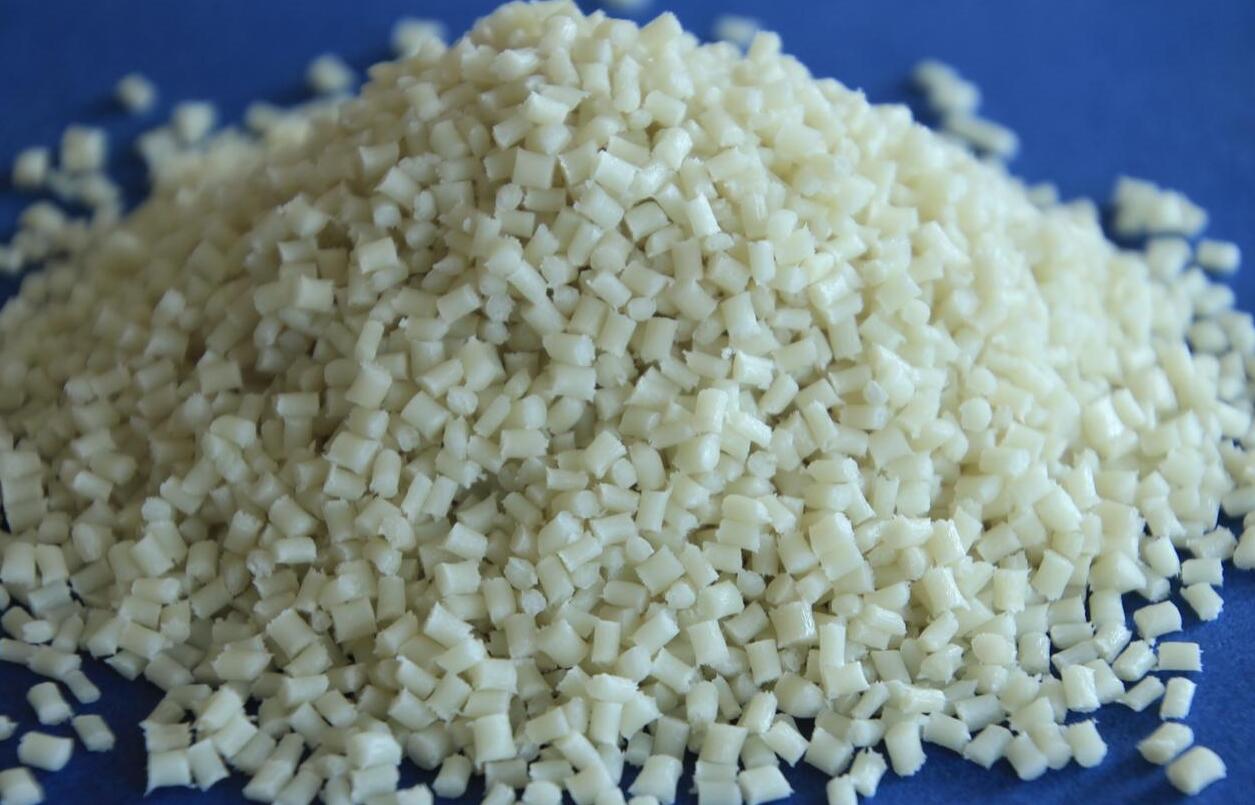

     2.尼龍屬于聚酰胺，在它的主鏈上有氨基。氨基具有極性，會因氫鍵的作用而相互吸引。所以尼龍容易結(jié)晶，可以制成強(qiáng)度很高的纖維。聚酰胺為韌性角質(zhì)狀半透明或乳白色結(jié)晶性樹脂，常制成圓柱狀粒料，作塑料用的聚酰胺分子量一般為1.5萬～2萬。

     3.在PA加入30%的玻璃纖維，PA66的力學(xué)性能、尺寸穩(wěn)定性、耐熱性、耐老化性能有明顯提高，耐疲勞強(qiáng)度是未增強(qiáng)的2.5倍。

     4.用增強(qiáng)材料來提高尼龍性能，增強(qiáng)材料有玻璃纖維，石棉纖維，碳纖維，鈦金屬等，其中以玻璃纖維為主，提高尼龍的耐熱性，尺寸穩(wěn)定性，剛性，機(jī)械性能(拉伸強(qiáng)度和彎曲強(qiáng)度)，特別是機(jī)械性能提高明顯，成為性能優(yōu)良的工程塑料。玻璃纖維增強(qiáng)尼龍有長纖維增強(qiáng)和短纖維增強(qiáng)尼龍66兩種。
