高流動性尼龍再生顆粒的加工成型

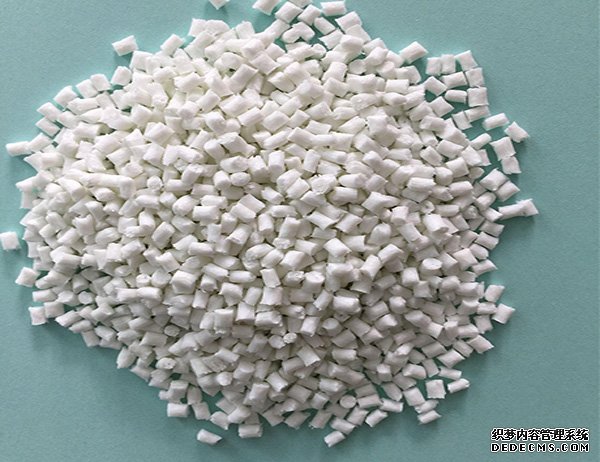

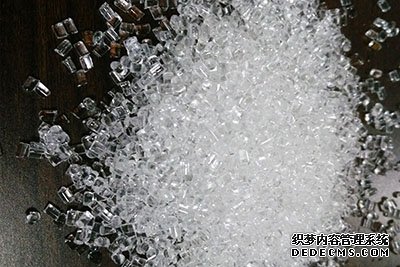

    尼龍（PA66改性，PA610，PA612，PA12，PA1010，PA1012，尼龍改性，增強尼龍，阻燃尼龍）再生顆粒的加工流動性好，可通過注塑、吹塑、澆塑、噴涂、機工加工、焊接、粘接等多種方法成型，成型加工性能優秀、綜合物性好、性價比高，尼龍再生顆粒注射成型過程包括原料干燥、注射和后處理等。注射成型制品質量與許多因素有關，如原料的種類、規格特性、制品的形狀和結構、使用設備的特點以及模具的結構、工藝條件的選擇等。其中工藝條件是重要因素。     工藝條件通常指注射溫度、注射壓力、注射時間、注射速度等。易吸水，因此在成型前必須進行干燥。一般保證其含水量低于0.1%。干燥方法有常壓鼓風加熱干燥和真空加熱干燥。常壓鼓風干燥適用于物料含水很少，要求不高的情況。鼓風干燥一般為(100土5)℃，干燥時間約為6-8h。真空干燥可采用低溫干燥，一般在80-90℃，可避免樹脂熱氧化變色；于燥時間在3-5h。注射溫度選擇包括螺桿溫度、噴嘴溫度和模具溫度。     注射螺桿的加料段、壓縮段和均化段分別加熱，隨物料前進方向螺桿溫度逐步升高，使物料在螺桿內逐步塑化。普通注塑級尼龍（PA66改性，PA610，PA612，PA12，PA1010，PA1012，尼龍改性，增強尼龍，阻燃尼龍）再生顆粒，在沒有施加螺桿背壓時，加料段溫度稍低，螺桿壓縮段和均化段溫度的選擇，取決于擠出量和物料在螺桿中的停留時間之間的關系。通常選擇螺桿的均化段比前段或壓縮段的溫度要高30℃以上。

關于高流動性尼龍再生顆粒的加工成型的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！
