尼龍PA66原料需要注意的特殊事項(xiàng)

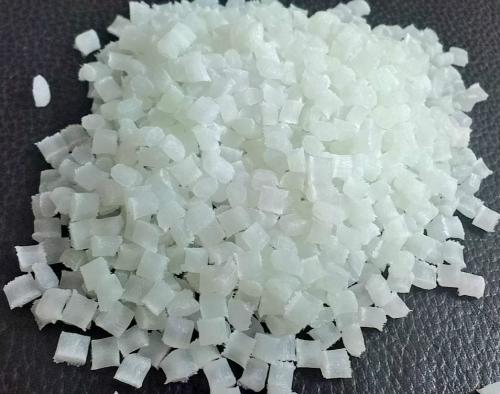

     在產(chǎn)品設(shè)計(jì)時(shí)，一定要考慮吸濕性對(duì)幾何穩(wěn)定性的影響。為了提高PA66的機(jī)械特性，經(jīng)常加入各種各樣的改性劑。玻璃就是最常見的添加劑，有時(shí)為了提高抗沖擊性還加入合成橡膠。PA66塑料的粘性較低，因此流動(dòng)性很好（但不如PA6）。這個(gè)性質(zhì)可以用來加工很薄的元件。     它的粘度對(duì)溫度變化很敏感。PA66的收縮率在1%~2%之間，加入玻璃纖維添加劑可以將收縮率降低到0.2%~1% 。收縮率在流程方向和與流程方向相垂直方向上的相異是較大的。 PA66塑料熱性質(zhì)熔點(diǎn)即結(jié)晶熔解時(shí)的溫度，對(duì)結(jié)晶性高分子PA66塑料，顯示清晰的熔點(diǎn)，根據(jù)采用的測(cè)試方法，熔點(diǎn)在259~267℃的范圍內(nèi)波動(dòng)。
     通常采用差熱分析法測(cè)出的PA66塑料的熔點(diǎn)為264℃。如果將體積膨脹系數(shù)顯示極大值的溫度當(dāng)作熔點(diǎn)，則尼龍-66的熔點(diǎn)溫度范圍為246~263℃。接近理論熔解溫度259℃。
     PA66塑料的注塑特性干燥處理：如果加工前材料是密封的，那么就沒有必要干燥。然而，如果儲(chǔ)存容器被打開，那么建議在85C的熱空氣中干燥處理。如果濕度大于0.2%，還需要進(jìn)行105C，12小時(shí)的真空干燥。     熔化溫度：260~290C。對(duì)玻璃添加劑的產(chǎn)品為275~280C。熔化溫度應(yīng)避免高于300C。
     模具溫度：建議80C。模具溫度將影響結(jié)晶度，而結(jié)晶度將影響產(chǎn)品的物理特性。對(duì)于
     薄壁塑件，如果使用低于40C的模具溫度，則塑件的結(jié)晶度將隨著時(shí)間而變化，為了保持
     塑件的幾何穩(wěn)定性，需要進(jìn)行退火處理。
     注射壓力：通常在750~1250bar，取決于材料和產(chǎn)品設(shè)計(jì)。
     注射速度：高速（對(duì)于增強(qiáng)型材料應(yīng)稍低一些）。
     流道和澆口：由于PA66的凝固時(shí)間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5*t（這里t為塑件厚度）。如果使用熱流道，澆口尺寸應(yīng)比使用常規(guī)流道小一些，因?yàn)闊崃鞯滥軌驇椭柚共牧线^早凝固。如果用潛入式澆口，澆口的最小直徑應(yīng)當(dāng)是0.75mm。
     PA66塑料應(yīng)用PA66是PA系列中機(jī)械強(qiáng)度最高、應(yīng)用最廣的品種，因其結(jié)晶度高，故其剛性、耐熱性都較高，高溫電氣插座零件、電氣零件、齒輪、軸承、滾子、彈簧支架、滑輪、螺栓、葉輪、風(fēng)扇葉片、螺旋槳、高壓封口墊片、閥座、輸油管、儲(chǔ)油容器、繩索、扎帶、傳動(dòng)皮帶、砂輪粘合劑、電池箱、絕緣電氣零件、線芯、抽絲等。

關(guān)于尼龍PA66原料需要注意的特殊事項(xiàng)的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請(qǐng)撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠摯歡迎您的來電！
